Đặc điểm

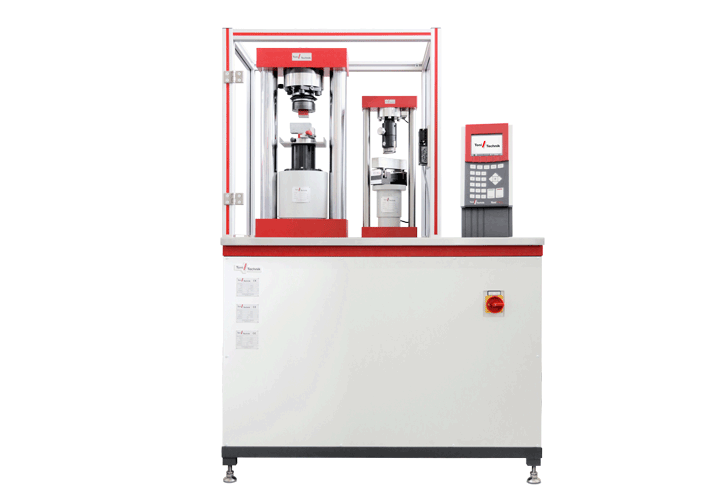

- Là dòng máy thử nghiệm cơ lý bê tông, xi măng kết hợp giữa nén và uốn được điều khiển bệ hệ thống thủy lực Servo vòng điều khiển kín. Hệ thống gồm 2 xi lanh riêng biệt cho thử uốn và thử nén được lắp đặt trên mặt máy cùng với bộ điều khiển ToniTROL II. Xi lanh được thiết kế từ vật liệu chắc chắn kết hợp cùng hệ thống cảm biến đo lường độ nhạy cao.
- Lập trình và vận hành dễ dàng
- Điều khiển máy và đánh giá kết quả trực tiếp thông qua máy tính bởi phần mềm chuyên dụng TestXeprt
- Khung tải để kiểm tra độ bền uốn có thể thay đổi để kiểm tra độ bền nén
- Có khả năng mở rộng và điều khiển với một mô đun thử nén ngoài lên tới 3000 kN
- Hệ thống tích hợp sẵn máy in và mô đun để in dữ liệu thô
- Dế dàng quản lý và trích xuất dữ liệu tới hệ thống LIMS trong phòng thí nghiệm
- Có thể tùy chọn thử uốn 300 KN hoặc 600 kN , thử nén các mức 10, 20 , 50 kN
- Máy được giao phù hợp với tiêu chuẩn EC về “ Chỉ thị về sự phù hợp và hướng dẫn hoạt động đối với máy móc 2006/42/EG”.
- Máy thích hợp nên để kiểm tra cường độ cho mẫu xi măng, thạch cao, cũng như mẫu bê tông nhẹ… Trong cấu hình cơ bản, không làm việc được thiết kế cho các thử nghiệm kiểm soát lực, theo đó các giá trị lực được xác định thông qua các cảm biến đo sức căng
Hệ thống thủy lực
- Xi lanh thủy lực được điều khiển bởi bộ bơm thủy lực với thùng chứa dầu 20 lít, tất cả thiết bị được thiết kế phù hợp với tiêu chuẩn DIN 4413.
- Hệ thống thủy lực tích hợp bộ lọc đảm bảo hoạt động
- Dầu thủy lực là loại VG68, độ nhớt cao với trọng lượng riêng là 885 kg/m3. Độ nhớt ở 40 oC và 100 oC lần lượt là 68 và 8.75.
Tiêu chuẩn
Máy làm việc yêu cầu độ chính xác đo lường cấp độ 1 ( class 1) theo DIN EN 7500-1, phù hợp tiêu chuẩn EN 196, 1015, 13813, 13892-3, 12504-1, EN 993-5, ISO 679, DIN 1164, 1048-1, BS 3892, 4550, 4551, ASTM C109, ASTM C348, TCVN…
An Toàn
- Khu vực làm việc của máy được bảo vệ hoàn toàn bằng các tấm Composite trong suốt, giúp bảo vệ người sủ dụng khỏi các mảnh văng có thể có trong quá trình thử nghiệm. Vị trí cửa bảo vệ được bảo vệ bằng 1 cảm biến cảm ứng. Khi cửa mở bộ phận thủy lực sẽ dừng lại:
- Tủ điều khiển với các công tắc chính và nút bấm dừng khẩn cấp.
- Khung máy với tủ điều khiển đáo ứng đầy đủ độ an toàn theo DIN EN ISO 7500-1
Thông số kỹ thuật
- Dòng máy series 1543 cấp chính xác Class 1
- Tiêu chuẩn DIN 51220, EN ISO 7500-1 cho kiểm tra độ bền trên xi măng và các vật liệu tương đương
- Kích thước mẫu 40 x40 x 160 mm theo tiêu chuản EN 196 và ISO 679 hoặc các khối 50 mm2 với chiều dài được bo theo tiêu chuẩn ASTM C109 với khung tải tối đa 600 kN
- Lập trình và vận hành một cách dễ dàng
- Công suất thử nén tối đa: 300 kN
- Công suất thử uốn tối đa: 50 kN
- Khoảng rộng giữa 2 cột: 210 mm
- Khoảng cách giữa các tấm nén: 65mm
- Chiều rộng gối uốn: 51 mm
- Khoảng cách điều chỉnh giữa 2 gối uốn: 100/120 mm
- Đường kính gối uốn: 10 mm
- Điện áp: 400V, 50/60Hz
- Công suất tiêu thụ: 1.5 kW
- Kích thước máy: 1200 x 550 x 1300 mm
- Khối lượng máy: 510 kg
Bộ điều khiển ToniTROL II
- Hệ thống được điều khiển và sử dụng hoàn toàn bằng máy vi tính ( được cung cấp kèm theo hệ thống) một cách tự động thông qua bộ điều khiển ToniTrol II và phần mềm chuyên dụng testXpert. Bộ điều khiển sẽ kiểm soát lực nén và phát hiện sữ nứt vỡ mẫu quá giới hạn cài đặt và tự động dừng.
- Điều khiển và kiểm soát tối đa 4 mô đun thử nghiệm cùng lúc
- Thiết lập tối đa 99 quy trình và phép đo
- Màn hình màu hiển thị 5.7 inch
- Có thể hoạt động độc lập mà không cần đến máy tính
- Thiết lập và hoạt động trực quan, thân thiện với người dùng
- 10 thông số chỉ báo có thể cài đặt hiện thị ví dụ như: Lực, cường độ, tốc độ và các thông số quan trọng khác
- Có thể chuyển đổi giữa các đơn vị SI ( cm, kN, N/mm2 ) và US ( inch, Ibf, psi…vv)
- Giao diện TCP /IP ethernet
- Phù hợp cho việc nâng cấp trong tương lai với nhiều mô đun tùy chọn thêm
- Hệ thống có thể kết nối với hệ thống cân mẫu và bộ phụ kiện đo kích thước mẫu kiểm tra
- Kết nối với một màn hình thứ 2 thông qua cổng VGA
- Có thể kết nối với đầu đọc mã vạch để ghi và nhận dạng quản lý mẫu
- Kết nối với máy in để in dữ liệu thô
Các phụ kiện cung cấp bao gồm
- Load transducer on DMS – Basis
- Tấm nén, kích thước 40 x 40 mm; độ cứng nhỏ nhất 600HV theo tiêu chuẩn ISO 409/1 cho thử nghiệm theo EN 196
- Tấm nén, kích thước 50 x 50 mm; độ cứng nhỏ nhất 60 HRC phù hợp cho thử nghiệm nén các mẫu xi măng theo tiêu chuẩn ASTM C109
- Khung tải cho việc kiểm ttra độ bền uốn tới 20 kN cho các khối 40 x 40 x 160 mm theo tiêu chuẩn EN 196 và ISO 679 được thiết kế với DIN 51220 và EN ISO 7500-1 max 20kN
- Bộ modun mở rộng bảo vệ vùng kiểm tra cho cả 2 khung tải
- Phần mềm và bộ phụ kiện test Xpert II cho kết nối với bộ Toni TROL II
- Chương trình kiểm tra tiêu chuẩn cho EN 196 part 1 Xác định độ bền nén và uốn của xi măng và các vật liệu tương tự
- Chương trình kiểm tra tiêu chuẩn cho ASTM C109. Xác định độ bền nén và uốn của xi măng và các vật liệu tương tự
- Tài liệu hướng dẫn sử dụng tiếng anh
Bộ máy tính có cấu hình phù hợp
<>
