Ứng dụng
- Là dòng máy đo được hầu hết tất cả các loại độ cứng ; các phép thử khó hay các mẫu khó để đo vết lõm bao gồm
+ Độ cứng HM, kiểm tra độ lõm bằng dụng cụ
+ Dải đo Rockwell từ A tới K,N,T, plus, HMR5/250
+ Dải đo Rockwell R, L, M, E, K, alpha
+ Đầu đo bi cho đo độ cứng nhựa
+ Đo độ cứng Vickers HVT
+ Đo độ cứng Brinell HBT
- Thử nghiệm độ cứng công cụ để xác định độ cứng Martens HM của kim loại được tiêu chuẩn hóa trong EN ISO 14577-1. Mục đích của tiêu chuẩn này là xác định thang đo độ cứng phổ quát. Thang đo này bao gồm tất cả các cấp độ cứng từ màng nhựa nhiệt dẻo đến kim loại rất cứng, cho phép cải thiện khả năng so sánh của hành vi vật liệu
- Đường cong độ sâu vết lõm do lực và các trình tự khác nhau của quá trình chất tải cho phép mô tả toàn diện hơn về các đặc tính cơ học của vật liệu, bao gồm:
+ Phần nhựa và đàn hồi của năng lượng đầu đo
+ Làm tăng độ cứng HM
+ độ cứng thể tích HMs
+ độ cứng vết lõm HiT
+ mô đun đầu đo đàn hồi Eir
+ Độ mỏi dão
+ Độ mỏi dão giãn
Đặc điểm
- Các thành phần cốt lõi của hệ thống đo độ chính xác này là đầu đo độ cứng cải tiến, máy kiểm tra độ cứng zwickiLine + với phép đo và điều khiển điện tử testControl II hiện đại và phiên bản phần mềm kiểm tra thông minh testXpert. Một đơn vị bổ sung với hệ quang đo lường có sẵn tùy chọn cho các phương pháp kiểm tra độ cứng quang học
- Sự kết hợp của zwickiLine + với đầu đo độ cứng và phần mềm thử nghiệm phiên bản độ cứng thử nghiệmXpert tạo ra một hệ thống thử nghiệm cải tiến với nhiều ứng dụng
- Ứng dụng phổ biến với trình tự kiểm tra hoàn toàn tự động cho thực tế bất kỳ phương pháp kiểm tra độ cứng nào, bất kể vật liệu.
- Tự động hiển thị đường cong độ sâu vết lõm theo lực bất kể phương pháp nào, để mô tả toàn diện các đặc tính vật liệu trong thử nghiệm vết lõm bằng dụng cụ theo ISO 14577

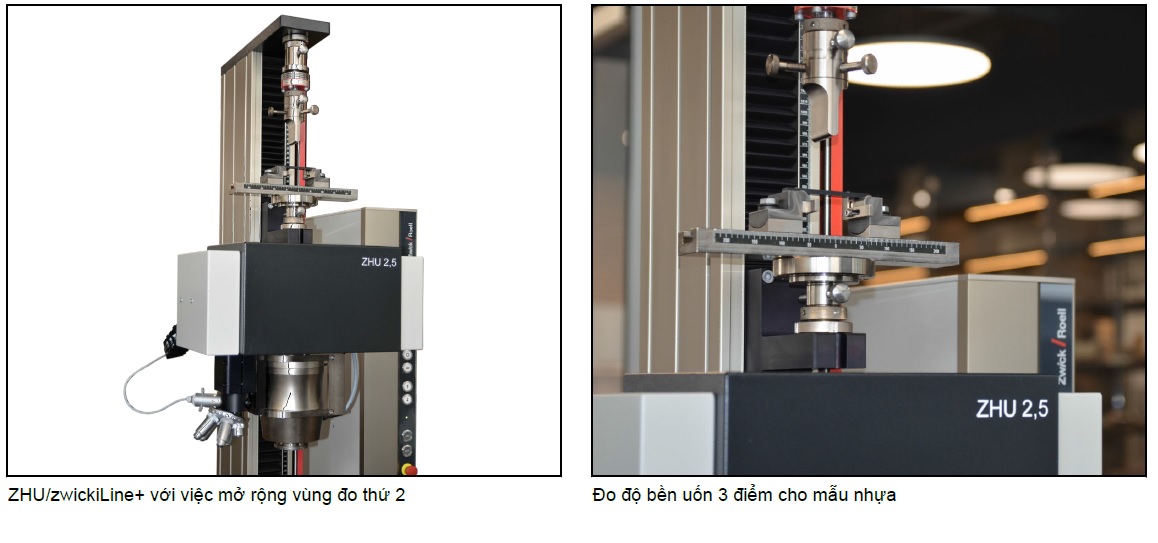

- Sử dụng nhiều lần như một máy kiểm tra độ cứng và / hoặc như một máy kiểm tra cho các bài kiểm tra độ bền kéo, nén và uốn
- Sự thoải mái khi vận hành cường độ cao với các điều kiện thử nghiệm thay đổi do truyền động xoay chiều nhanh và chính xác và khu vực thử nghiệm lớn, ví dụ: cho các kích thước mẫu khác nhau.
- Trình bày kết quả linh hoạt: các giá trị thống kê và đơn lẻ, đồ họa, hiển thị trên màn hình và các báo cáo thử nghiệm có thể thay đổi theo yêu cầu.
Các ứng dụng đo độ cứng theo hệ quang học

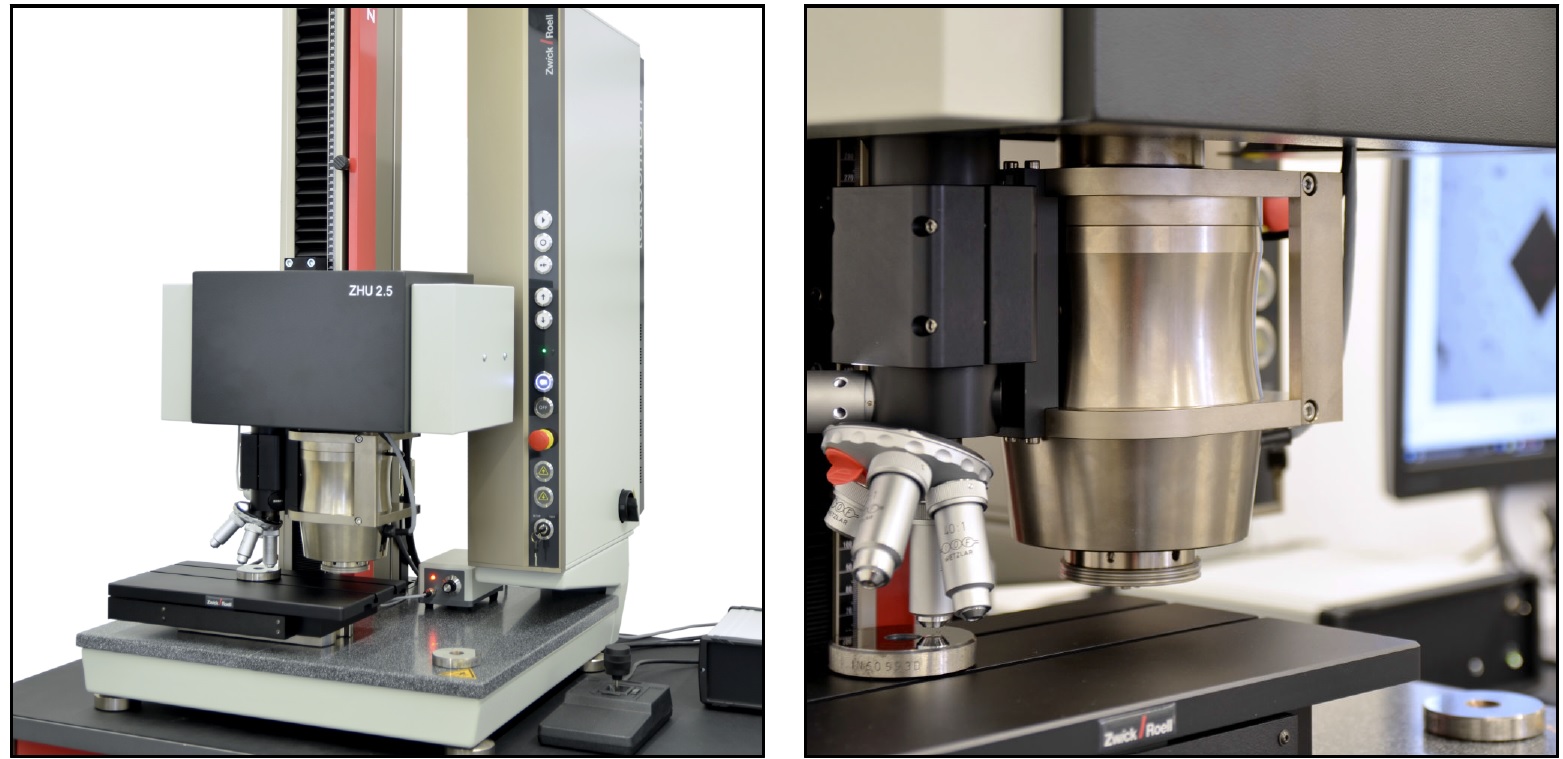

- Một đơn vị bổ sung hệ quang học đã được phát triển cho đầu đo độ cứng. Bộ phận này bao gồm một kính hiển vi đo lường với tối đa bốn thấu kính và một bộ phận dịch chuyển tuyến tính cho phép thay đổi vị trí giữa kính hiển vi đo lường và bộ phận tải, tránh sự di chuyển của các thành phần được kiểm tra. Bộ Quang học bổ sung cho đầu đo độ cứng rất cần thiết cho các phương pháp kiểm tra độ cứng "quang học" như (Vickers, Knoop, Brinell)
• Vickers HV to ISO 6507 / ASTM E384
• Brinell HB to ISO 6506 / ASTM E10
• Knoop HK to ISO 4545 / ASTM E384
- Cấu hình này biến ZHU2.5 / Z2.5 thành máy kiểm tra độ cứng linh hoạt nhất trên thế giới. Cũng như các phương pháp đo độ sâu vết lõm được đề cập ở trên, độ cứng Vickers, Knoop và Brinell có thể được thực hiện theo các tiêu chuẩn bằng cách sử dụng kính hiển vi đo quang học. Sự kết hợp giữa đơn bộ Quang học và đầu đo độ cứng được kết hợp thông qua sự thông minh của testXpert tạo ra các đặc điểm nổi bật
- Phù hợp với xu hướng thị trường hướng tới việc tăng cường tự động hóa và giảm ảnh hưởng của người vận hành trong việc kiểm tra độ cứng, thiết bị bổ sung với kính hiển vi đo lường đã được cơ giới hóa. Đo vết lõm, xoay kính hiển vi đo vào vị trí và đo quang học của vết lõm đều là các hoạt động hoàn toàn tự động.
- Các chương trình thử nghiệm tiêu chuẩn và thử nghiệm chính testXpert được phát triển cho đầu đo độ cứng cho phép kiểm tra độ cứng Martens, cùng với độ cứng Rockwell và đầu đo độ cứng dạng bi, cũng như HVT và HBT. Chương trình Kiểm tra Master có thể được mở rộng để bao gồm các bài kiểm tra độ cứng Vickers, Knoop và Brinell, đồng thời có thể thực hiện các bài kiểm tra đồng thời độ cứng với phép đo độ lõm và lấy nét tự động.
Phạm vi ứng dụng rộng
- Ngoài các phương pháp kiểm tra độ cứng cổ điển (Vickers, Rockwell, Brinell) và kiểm tra độ lõm mẫu, các ứng dụng sau cũng có thể thực hiện được nhờ zwickiLine +
+ Kiểm tra độ cứng Vickers và Rockwell hoàn toàn tự động (kiểm tra đầu cuối của Jominy, kiểm tra Vickers trên gốm sứ)
+ Vết lõm bóng trên nhựa
+ Thử nghiệm tuần hoàn trên giấy hoặc gốm sứ
+ Kiểm tra vật liệu nói chung (ví dụ: kiểm tra độ bền kéo / nén)
Thông số kỹ thuật
- Loại : Z2.5TN +
- Tải trọng tối đa: 2.5 kN
- Vùng kiểm tra ( cao x rộng x sâu): 675 x ko giới hạn x 105 mm
- Khung tải ( cao x rộng x sâu ): 1289 x 585x 707 mm
- Khối lượng: 132 kg
- Màu sơn: A6-C31, RAL 7021 und RAL 3038
- Dải nhiệt độ hoạt động: +10 tới + 35 oC
- Độ ẩm : 20 tới 90%
- Độ ồn trung bình ở tốc độ tối đa: 64 dB
- An toàn tuân thủ ISO 9000 và CE
- Công suất của hệ thống diều khiển: 500W
- Công suất tiêu thụ: 2.3 kVA
- Mô tơ: Loại AC servo không cần bảo trì
- Điều khiển và cài đặt giá trị: điện tử
- Tốc độ đầu đo: 0.0005 tới 3000 mm/ phút
- Độ phân giải khoảng cách của hệ thống dịch chuyển: 0.95 nm
- Độ lặp lại vị trí: 2 micromet
- Chu kì test: 1000 Hz
- Nguồn điện: 230 V, 1 pha , 50/60 Hz
Đầu đo độ cứng
- Để lắp đặt trong máy thử độ cứng có độ phân giải cao hơn, tác dụng lực liên tục, đo lực và độ sâu vết lõm, về nguyên tắc phù hợp cho tất cả các phương pháp thử có tính năng đo độ sâu vết lõm, ví dụ: Kiểm tra độ cứng Martens (EN ISO 14577-1, phương pháp macro)
+ Độ phân giải: 0.002 micromet
+ Lực gia tải tối đa: 0.2 / 2.5 kN
+ Bộ kết nối trên: Ø 20 mm
+ Bộ kết nối dưới: Ø 138
+ cảm biến lực: 0.002 tới 0.2 hoặc 0.005 tới 2.5kN
+ Bộ đo độ giãn dài: tối đa 4mm, bước tăng 0.002 micromet
Phụ kiện
- Đầy đủ tất cả phụ kiện như các máy đo độ cứng khác bao gồm
+ Đầu đo độ cứng Rockwell, Vickers, Martens, Knoop, Brinell ...
+ Hệ quang học bao gồm vật kính, camera, video adapter,...
+ Bàn giữ mẫu kiểu X-Y dạng thủ công hoặc tự động
+ Phần mềm testXpert III chuyên dụng
+ Bàn đặt máy đo độ cứng
